·Zynq-7000 XC7Z045-2FFG900C SoC

·在可编程逻辑（PL）侧，有 1GB DDR3 内存 SODIMM

·在处理系统（PS）侧，有 1GB DDR3 组件内存（4 个[256Mb*8]设备）

·两个 128Mb Quad-SPI（QSPI）闪存

·带有 micro-B USB 接口的 USB2.0 ULPI 收发器

·SD 接口

·USB JTAG 接口（带有 micro-B USB 接口的 Digilent 模块）

·时钟源：

     固定 200 MHz LVDS 晶振（差分）

    2C 可编程 LVDS 晶振（差分）

     固定 33.33MHz LVCMOS 晶振（单端）

     SMA 接口（差分）

     GTX 收发器时钟使用的 SMA 接口（差分）

·GTX收发器

·PCIEXPRESS端点链接

·以太网PHYRGMII连接器，RJ-45接口

·USB到UART转换器，mini-B USB 接口

·HDMI 编解码器，HDMI接口

·I²C总线

·状态灯（LEDs）

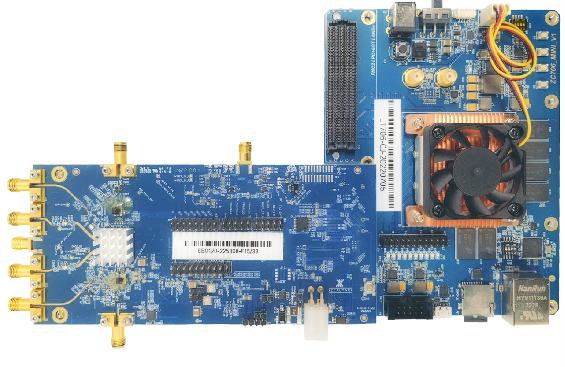

ZC706开发板

  • ꁸ 回到顶部
  • ꂅ 13691184384
  • ꁗ QQ客服
  • ꀥ 微信二维码

    ZC706 评估板为评估 Zynq®-7000 XC7Z045-2FFG900C SoC 为基础的开发和设计提供硬件环境。该评估板提供许多嵌入式处理系统的通用功能，包括 DDR3 SODIMM、组件内存、一个四通道的 PCI EXPRESS 接口、一个以太网 PHY、通用 I/O、和两个 UART 接口，其它特性可通将 VITA-57 FMC 连接到 LPC FMC 和 HPC FMC 接口实现。
